用途及簡介　
       CG垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的重、大型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池的排泥。

結構和工作原理

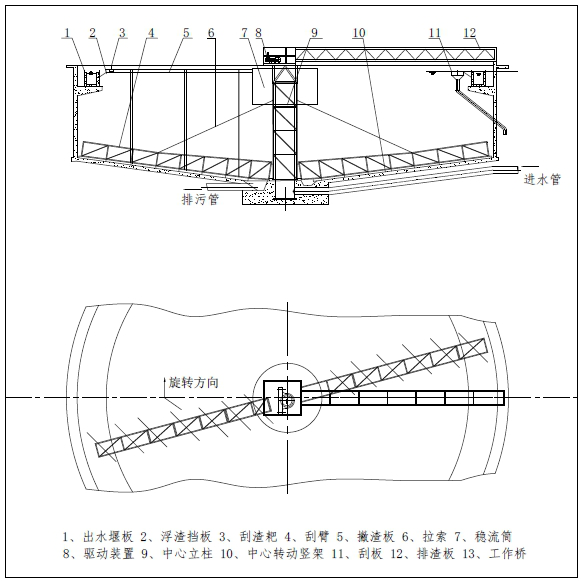

       CG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。
       該設備采用中心傳動、垂架式，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外。水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外。而上清液則通過出水堰板溢入出水槽內排出。
       電氣控制：可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。

主要特點
       1、采用新型傳動機構，傳遞扭矩大，工作可靠，穩流效果好；
       2、處理量大，刮集污泥效果好；
       3、設備操作簡便，可直接就地/遠程控制設備的運行。

主要技術參數

型號	池徑D（m）	池深H（m）	周邊線速度（m/min）	功率（KW）
CG20	20	3.5~4.5m	1.5~3.0m	0.37
CG25	25			0.55
CG30	30			0.55
CG35	35			0.75
CG40	40			1.1
CG45	45			1.1
CG50	50			1.1
